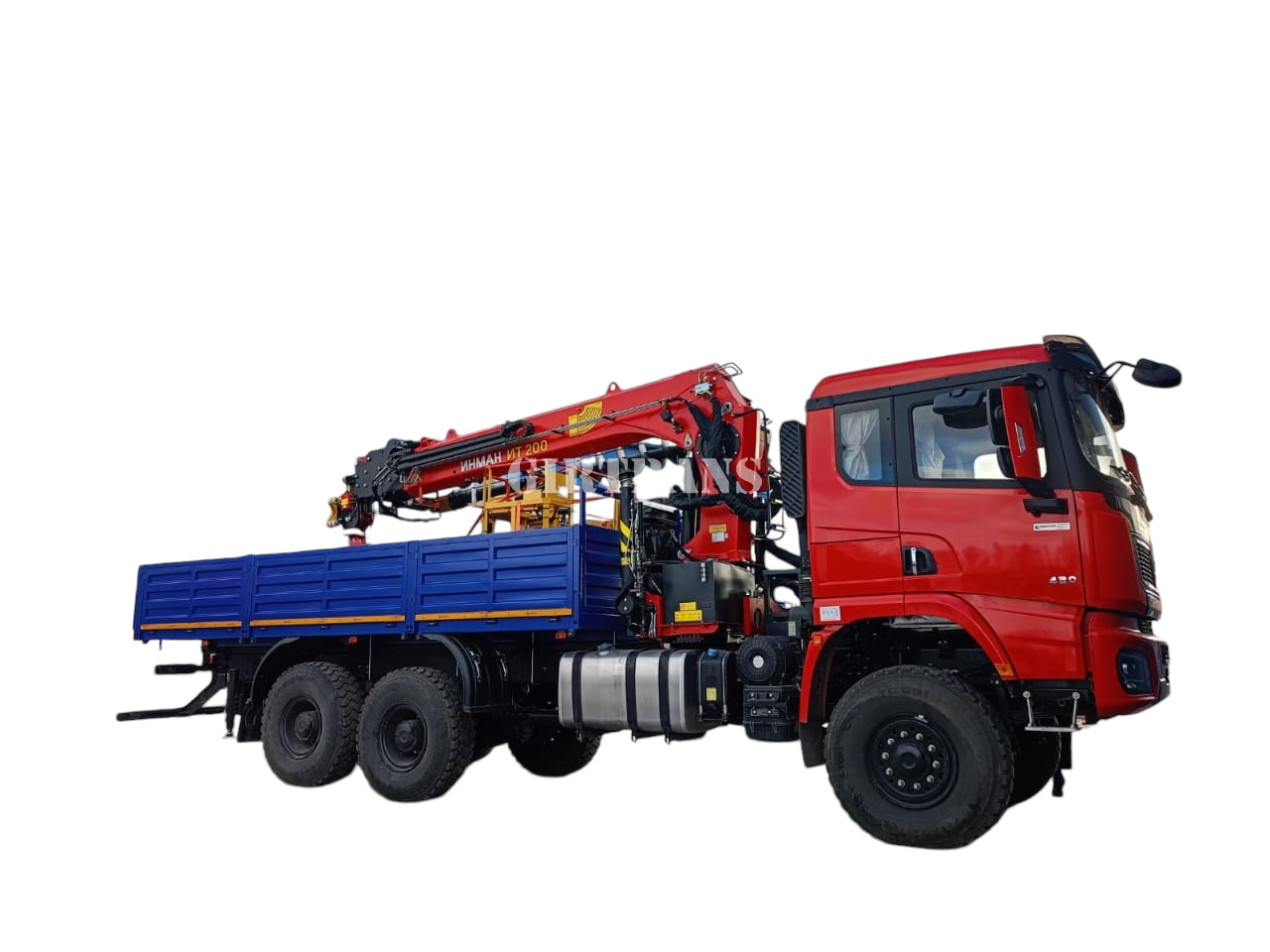

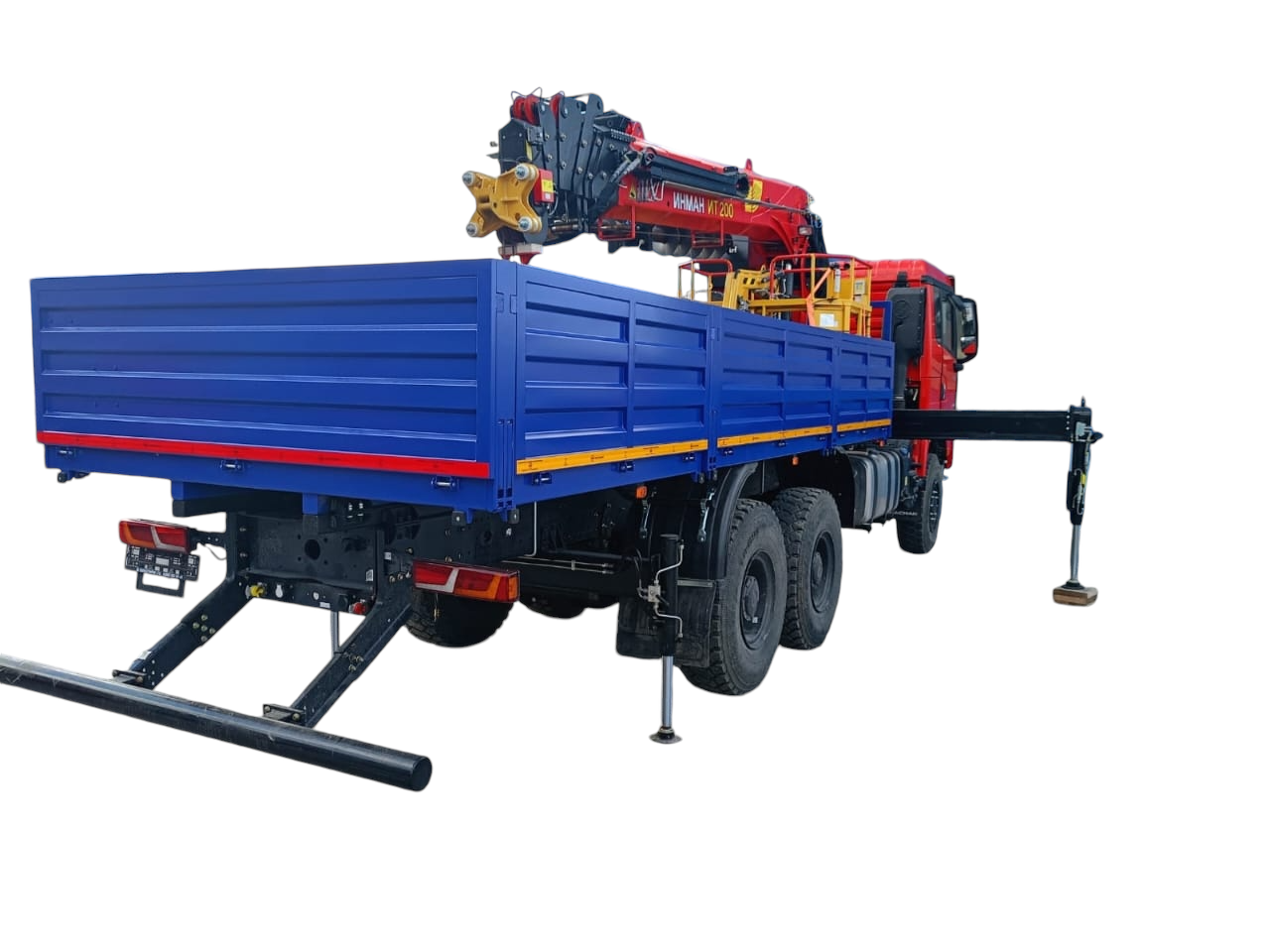

Бортовой автомобиль Shacman 6х6 с КМУ ИТ-200 с буром и сертифицированной люлькой

Автомобиль бортовой с КМУ ИТ-200 с буром и сертифицированной люлькой

6х6, кабина Х3000 с одним сп. местом
Двигатель WP12.430E50 (430 л.с.)
КПП 12JSDX220A-B,
(Кондиционер, эл.стеклоподъемники, зеркала з/вида с эл.управлением и подогревом, пневмоподвеска сиденья вод., алюм.т/бак 500л., ABS WABCO, МОБ + МКБ всех ведущих мостов)
Бортовая платформа:
Материал платформы Стальная
Размеры (д/ш/в) в мм. 6200х2550х750
Пол Ламинированная фанера 21мм
Борта Съёмные
Стойки Быстросъёмные

Технические характеристики КМУ ИТ 200:

Количество гидравлических выдвижных секций, шт
Максимальная грузоподъемность, кг 7 200
Грузоподъемность (при вылете стрелы 16 м), кг 500 (без бура); 400 (с буром)
Максимальный вылет стрелы, м 18,9
Максимальная высота подъема люльки, м 23
Способ управления Гидравлический
Место управления С сиденья
Способ выдвижения опор Гидравлический
Масса без гидронасоса и рабочей жидкости, кг 3 750 (без бура); 4280 (с буром)
Габаритные размеры в трансп. положении, мм 5350 х 2520 х 2620 (без бура);5675 х 2520 х 2620
Грузовой момент, тм 20,2
Грузоподъемность (при вылете стрелы 4,9 м), кг 3 800 (без бура); 3 200 (с буром)
Грузоподъемность на максимальном вылете 500 (без бура); 400 (с буром)
Рабочая температура окружающей среды, °C - 40 ... +40
Угол поворота колонны, град. 400
Транспортное положение опор вверх
Стандартная база опор, мм 5 640
Емкость гидробака, л (полная/max/min) 162 / 145,5 / 132
Рабочее давление, МПа 28

ЛЮЛЬКА ДВУХМЕСТНАЯ ДЛЯ КМУ ИТ-200
Люлька оборудована прибором для измерения силы ветра (анемометр сигнальный цифровой),
переговорным устройством с оператором в платформе (радиосвязь), датчиком, сигнализирующим о
приближении к ЛЭП. При оборудовании люлькой на КМУ применяется дистанционной управление
(радио и кабельное). ДУ рассчитано на низкотемпературный рабочий диапазон до -40°С.
Грузоподъемность, кг
250
Электроизоляция, Вольт
До 400
Высота подъема, м
До 23
Масса люльки, кг
380
БУРИЛЬНОЕ ОБОРУДОВАНИЕ
Бурильное оборудование предназначено для бурения скважин в талых и вечномерзлых грунтах I - IV
категорий при отсутствии валунов. Применяется в промышленном и гражданском строительстве для
бурения скважин под опоры радиотрансляционных, телефонно-телеграфных, релейных, электрических
сетей, под свайные фундаменты, столбы ограждений и дорожных знаков, при посадке деревьев.
Максимальная глубина бурения, м 3
Диаметр шнека, м 0,36 / 0,5 / 0,63
Угол бурения к горизонту, град. 90 ± 30
Технические характеристики Гидровращатель Дельта СД-7
Масса техники от — 1
Масса техники до — 19
Тип и масса базовой машины — КМУ до 19
Крутящий момент, Нм — 2098-6819
Давление, бар — 80-260
Максимальное обратное давление, бар — 59
Поток масла, л/мин — 15-50
Необходимость дренажной линии — НЕТ
Серия шнеков — S5
Длина стандартных шнеков, мм — 1500
Диаметр стандартных шнеков, мм — 150-1000
Масса гидровращателя, кг — 110
