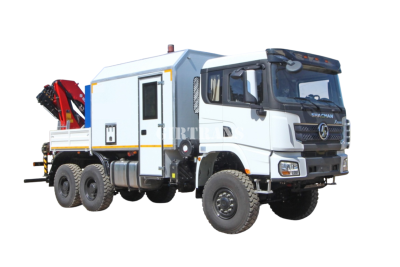

АРОК на шасси SHACMAN 6х6 с КМУ Sunhunk 108-2

Мастерская передвижная с КМУ Sunhunk 108-2 на шасси SHACMANSX32586V385

Технические характеристики шасси
Кабина    Shacman (Shaanxi) X3000, рестайлинг
Двигатель    WEICHAI WP12.430Е50 (430 л.с.)
КПП    12JSD200TА+KOM QH50
Колёсная формула    6х6 односкатная ошиновка
Размерность колес    14.00R20
Подвеска    рессорная
Топливный бак, л    500 (алюминиевый)

1    Кузов-фургон АСВ7721 представляет собой конструкцию из пятислойных «сэндвич-панелей». Снаружи и изнутри  фургон обшит стальным оцинкованным листом с полимерным лакокрасочным покрытием («плакированный лист»). Пространство между внешней и внутренней обшивкой фургона заполнено слоем теплоизоляционного материала пенополистирол марки «Стиропен 50» имеющего низкую теплопроводность и низкую горючесть. Для усиления конструкции между утеплителем и обшивкой находятся слой фанеры. Изнутри фургона пол покрыт автомобильным линолеумом на резиновой основе («автолин»).
Фургон в исполнении с боковыми скосами.
Наружная обшивка - плакированный металл белого цвета (RAL 9003) и внутренняя обшивка - плакированный металл белого (RAL 9003).
Обрамление фургона: наружное – алюминиевый профиль, внутреннее – алюминиевый профиль.    1
    1-й отсек для перевозки бригады 6 чел.
2    дверь боковая (низкий вход с лестницей, ограничитель, подсветка, глухое окно-стеклопакет)    1
3    окно-стеклопакет с форточкой (слева)    1
4    люк аварийно-вентиляционный с вентилятором    1
5    сиденье с трехточечными ремнями безопасности    6
6    переговорное устройство "кабина-фургон"    1
7    отопление от системы ДВС    1
8    автономный отопитель Планар 4Д с разводской по отсекам    1
9    огнетушитель ОП-2    1
10    аптечка    1
11    стол    1
12    розетки 220В    2
13    плафон освещения 24В / 220В    2
    2-й отсек рабочий
14    дверь без окна (вход через бортовую платформу) с лестницей    1
3    окно стеклопакет с форточкой (слева)    1
15    люк под сварочный кабель    1
9    огнетушитель ОП-2    1
16    шанцевый инструмент (лом, лопата, штыри заземления)    1
12    розетки 220В    2
13    плафон освещения 24В / 220В    2
17    Бортовая платформа
18    ДЗК (держатель запасного колеса)     1
19    лестница для подъема в борт    1
    Дополнительное оборудование    1
20    Генератор EG 202.5-202.7
    Электрошкаф
    КОМ
    Монтажный комплект
    Средства электробезопасности если есть генератор (перчатки, боты, провод заземления)
    Люк доступа к генератору
21    Шкаф под кислородный баллон    1
22    Шкаф под пропановый баллон    1
23    Верстак с ящиками    1
24    Точильно шлифовальный станок    1
25    Тисы    1
26    Вертикально сверлильный станок Корвет-44 без подставки    1
27    Подставка под сверлильный станок    1
28    Газорезательное оборудование
    Баллон кислородный    1
    Баллон пропановый
    Резак пропановый
    Горелка газовая с насадками (пропановая) ГСП-3 или ГЗУ-3
    Редуктор пропановый БПО-5-4
    Редуктор кислородный БКО-50
    Рукав газовый (L=15м)
    Рукав кислородный (L=15м)
30    Сварочное оборудование
    Сварочный выпрямитель ВД-313    1
    Кабель сварочный 2х15м
    Электрододержатель
    Крепление массового провода (струбцина)
    Маска сварщика

Характеристики КМУ Sunhunk K108

Макс. момент нагрузки (кН•м)    108
Макс. грузоподъемность (кг)    5000
Число секций телескопической стрелы    2
Макс. рабочий радиус (м)    8,15
Макс. высота подъема (м)    10,77 (расстояние от опорной площадки)
Угол подъема стрелы (°)    0~85
Угол поворота (°)    390° (полноповоротный)
Скорость поворота    ≤ 2 об/мин
Номинальное рабочее давление (МПа)    30
Номинальный расход (л/мин)    55
Собственный вес крана (кг)    ≤ 1700
